Удаленное управление электропитанием через сеть.

Статьи (Обзор)

  Устройства распределения и управления электропитанием со средствами удаленного управления позволяют ИТ-подразделениям решать разнообразные задачи в компаниях и организациях с разной численностью сотрудников, структурой и видом деятельности.

  Концепция удаленного управления ресурсами не нова и известна со времен мэйнфреймов. Она получила развитие в комплексном оборудовании доступа к серверным ресурсам, таком как HP Integrated Lights-Out (iLO), Intelligent Platform Management Interface (IPMI), Sun Advanced Lights Out Management (ALOM), Dell Remote Access Card (DRAC), IBM Remote Supervisor Adapter II (RSA II), предоставляющем возможности удаленного управления серверами по сети IP, мони торинга системной платы, управления питанием. Компания Intel с 2007 года развивает технологию vPro, обеспечивающую управление удаленными компьютерами по сети. vPro позволяет, в частности, удаленно включать питание серверов или клиентских ПК в нерабочее время для технического обслуживания или выполнения других задач, таких как обновление ПО на всем предприятии, а также отключать системы для экономии электроэнергии.

  Однако большой парк имеющегося и производимого оборудования не предусматривает подобных встроенных средств. Кроме того, эти сервисы «привязаны» к производителю, а заказчику, имеющему несколько серверных платформ, необходимо универсальное решение. Да и цена встроенных модулей удаленного администрирования и процессоров системного управления достаточно высока, а их функционал нужен далеко не каждой компании.


  Альтернативой является применение переключателей KVM: они помогают сэкономить на оборудовании, централизовать управление серверами любого типа и сократить расходы на администрирование. IP KVM открыли возможность удаленного управления через локальную, глобальную сеть или Интернет. В результате стали доступными управление и диагностика серверов, расположенных на различных площадках, инсталляция ПО при помощи эмуляции CD-ROM (Virtual Media), а устройства распределения и управления электропитанием (Power Distribution Unit, PDU) со средствами удаленного управления (обычно для этого служит встроенный IP-модуль или внешний IP KVM) позволяют решать комплексные задачи мониторинга и управления электропитанием.



Задачи удаленного управления электропитанием



  Средства удаленного управления электропитанием играют особую роль: они помогают решить проблемы, связанные с управлением оборудованием ИТ, предприятиям разного масштаба, структуры и видов деятельности. Современный бизнес все больше зависит от ИТ, а высококонкурентная среда и высокая стоимость простоев заставляют быстро устранять проблемы. Часто удаленная перезагрузка оборудования помогает сделать это, не дожидаясь, пока до удаленной площадки доберется ИТ-специалист. В небольших серверных в территориально распределенных филиалах возможность перезапустить сервер или коммутатор, удаленно выключив и включив его в аварийной ситуации, позволит сократить время вынужденного простоя сети филиала с нескольких часов до минут.

  Удаленно управляемые устройства PDU различаются по уровням напряжения и мощности электрической нагрузки, предлагаемым функциям, а выпускает их целый ряд производителей, однако все они позволяют системному администратору удаленно включать и выключать электропитание оборудования, контролировать его параметры. Например, PDU позволяет получать информацию о питании систем ИТ и в случае необходимости перезапускать «зависшие» системы, выключая, а затем включая их питание.

  Некоторые PDU могут подавать электропитание на подключенное оборудование в определенной последовательности, что позволяет, например, перезапускать маршрутизаторы, коммутаторы или межсетевые экраны в нужном порядке или корректно выполнить процедуру запуска многоузлового кластера HPC, поочередно включая входящие в него серверы. Программирование последовательности включения силовых розеток с заданной задержкой предотвратит пиковый скачок напряжения, предоставит необходимое время для загрузки определенных устройств и приложений при восстановлении подачи электроэнергии. Кроме того, при аварии электросети можно удаленно отключить наименее важное оборудование, увеличив продолжительность работы критичных серверов от ИБП.

  Крупные и средние компании и организации могут применять такие устройства для управления собственной инфраструктурой ИТ и ЦОД, а владельцы коммерческих ЦОД — получить конкурентные преимущества, предложив клиентам доступ к управляемой розетке в качестве дополнительной платной услуги. Предприятиям малого бизнеса нередко нецелесообразно иметь собственного системного администратора — лучше использовать услуги аутсорсинга. Чтобы сторонний администратор мог «в любое время и в любом месте» (даже из дома) включить, выключить или перезагрузить оборудование ИТ, необходимо устройство удаленного управления электропитанием.

  Современные PDU позволяют решать такие задачи как включение/отключение оборудования, «мягкий» останов (shutdown) и перезагрузка системы, контроль и распределение нагрузки по питанию на уровне всего устройства и каждой розетки, контроль пиковых нагрузок, телеметрический контроль параметров среды, поддерживают масштабирование методом каскадирования. Если требуется регулярно включать или отключать питание на розетках (ежедневно, еженедельно и т. д.), то такую операцию можно легко запланировать с помощью расписания, задать в нем требуемое количество повторов.


Устройства управления электропитанием Aten

  Известная многим российским заказчикам компания Aten предлагает целую линейку удаленно управляемых PDU — от экономичных систем для малого бизнеса, сетей платежных терминалов до решений серии Power Over the NET для предприятий с большим количеством единиц оборудования и крупных ЦОД.


  Устройства распеределения питания производства ATEN получили индекс PE.


PE = Power Efficiently


  Для управления питанием в ЦОД предназначено оборудование удаленного управления электропитанием серии Altusen — устройства PDU (power distribution unit) линейки NRGence серий от PE1ххх до PE9ххх, поддерживающие нагрузку от 20A/16A до 30A/32A и от 8 до 42 розеток. С их помощью администраторы ИТ могут управлять электропитанием подключенного к устройству оборудования на уровне розеток практически из любого места через соединение TCP/IP, контролировать ток, напряжение и потребляемую мощность на уровне PDU и розетки. Это помогает сократить затраты на электроэнергию, повысить уровень надежности и доступности систем в серверных и ЦОД. Само устройство PDU не занимает места в стойке и крепится на ее внешней стороне.


  Для удобства выбора при подборк требуемых PDU вся линейка устройств разбита на серии:


Серии  PDU производства ATEN.

Серия
Особенность

PE1XXX

Измерение по банкам (А) Нет управления розетками (не отключаются)

PE5XXX

Измерение по банкам (A, V, W, kWH ) Нет управления розетками (не отключаются)

PE6XXX

Измерение по банкам (A, V, W, kWH) Управление розетками (включение/отключение)

PE7XXX

Измерение по розеткам (A, V, W, kWH) Нет управления розетками (не отключаются)

PE8XXX

Измерение по розеткам (A, V, W, kWH)Управления розетками (включение/отключение) отключение по превышению нагрузки




  В каждой серии, кроме первой, представлены варианты оборудования в горизонтальном и вертикальном исполнении. Устройства распределения питания выполненные горизонтально обычно имеют 8 розеток и занимают 1U в стойке. PDU вертикального исполнения имеют большее количество розеток (от 12 до 40 ) и устанавливаются сзади стойки.

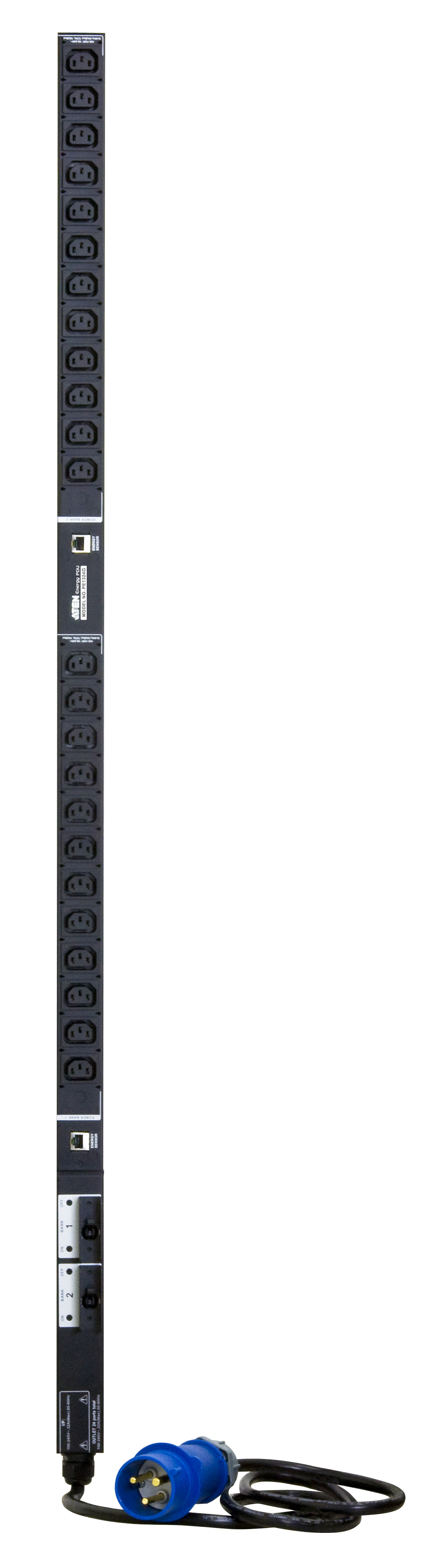

Первая серия устройств PE1xxx выполнена только вертикальном исполнении. Эта серия не позволяет управлять питанием розеток, а измерения тока ведется только по банкам и возложено на отдельный блок EC1000. К блоку подключается до 4-х устройств, он имеет выход в сеть через который ведется мониторинг питания. Одновременно с этим предусмотрена возможность подключения датчиков температуры, влажности и дифференциального давления.

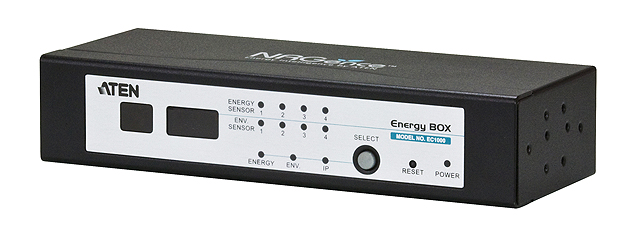

EC1000





  Устройства с двумя блоками питания можно подключать к разным PDU, соединенным с отдельными источниками питания, что повышает отказоустойчивость, причем оба блока питания контролируются и управляются централизованно. С помощью единой централизованной системе управления можно управлять неограниченное количество устройств, создавать для удобства управления группы розеток, управляя масштабной средой ИТ. Благодаря встроенному программному обеспечению администраторы могут корректно завершить работу серверов перед отключением питания (Рис. 1).

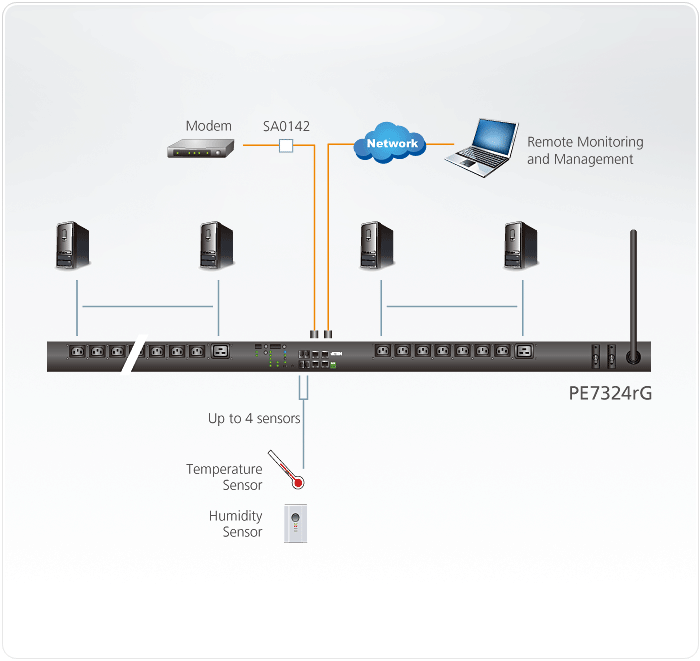

Схема_применения_IP_PDU

Рис.1 Схема применения IP PDU.





  Чтобы точнее контролировать состояние оборудования, продукты PE5/PE7 предусматривают не только измерение параметров электропитания, но и поддерживают внешние датчики температуры и влажности, оповещая о превышении пороговых значений. Предупреждающие сообщения могут рассылаться через почтовый сервер SMTP или в виде SMS (через порт Digital Output устройства), а использование системы управления Altusen CC (Control Center Over the NET) позволяет полностью управлять электропитанием и устройствами KVM серии KVM Over the NET из единого интерфейса.

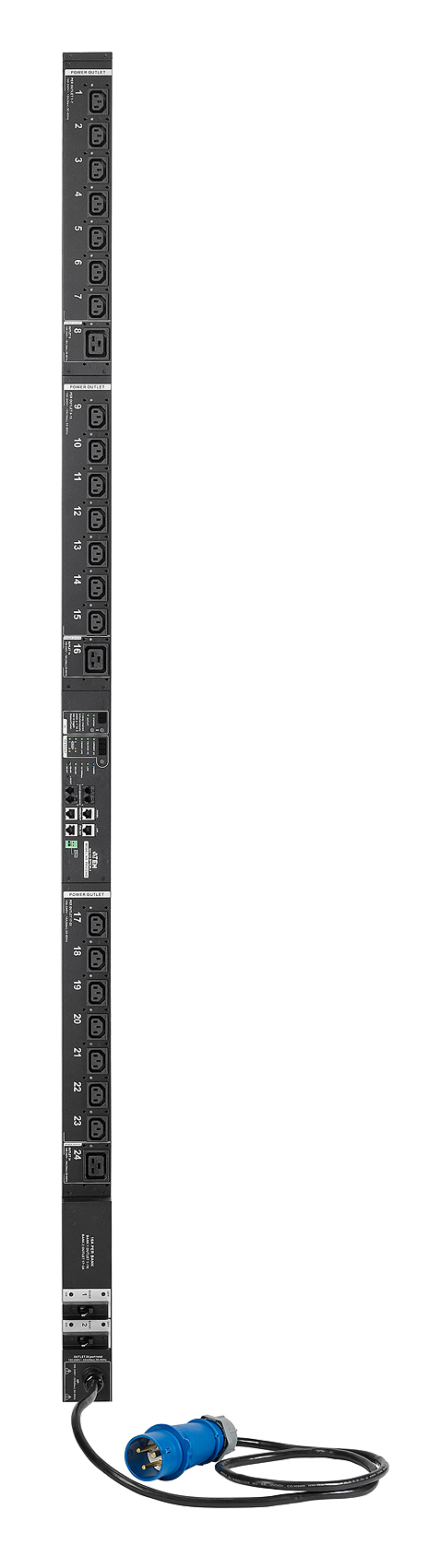

PE8324rg

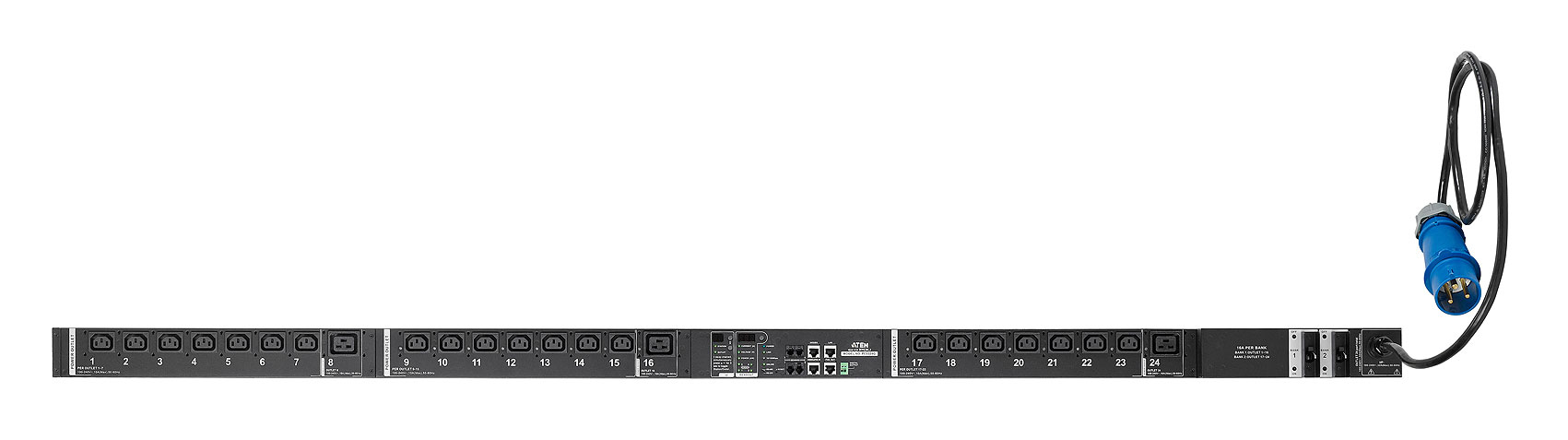

Cерия устройств PE5xxx/PE8xxx выполнены как в горизонтальном так и вертикальном исполнении. Возможности данных устройств отражены в "Серии  PDU производства ATEN." У всех устройствах предусмотрен самотоядельный доступ в сеть (сетевая карта).  К любому устройству подключаются датчики температуры, влажности и дифференциального давления, а также возможен мониторинг состояния питания. Через устройства PE6xxx/PE8xxx серий ведется управление розетками. Доступ к устройствам возможен через браезеры или систему централизованного управления CC2000.

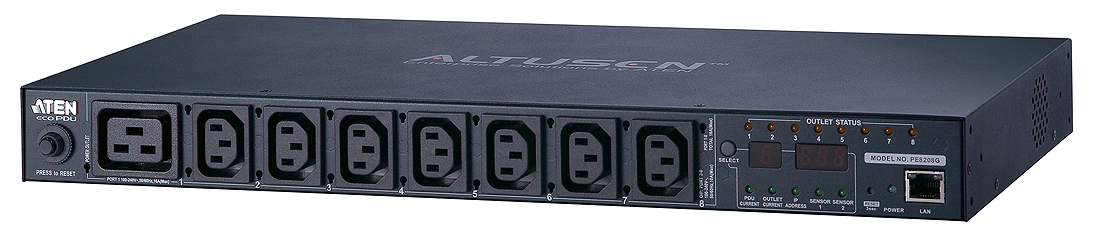

PE8208G






  Старшее в линейке устройство Altusen серии PE8ххх (Рис. 2) имеет 8/16/24 управляемых розеток и подходит для серверных и ЦОД с высокой плотностью оборудования. Администраторы могут легко контролировать электропитание подключенных устройств и управлять ими удаленно с помощью интерфейса браузера. Это оптимизирует затраты на поддержку оборудования, обеспечение его бесперебойной работы. Чтобы упростить управление, IP PDU серии PE можно комбинировать с другими продуктами Altusen KVM Over the NET и работать с ними через общий интерфейс. Когда устройства интегрированы в систему управления CC (Control Center Over the NET), силовые розетки с подключенным оборудованием ИТ можно ассоциировать с портом KVM для отображения на одной Web-странице. В PDU данной серии предусмотрен функционал отключение розетки, которая вызвала превышение допустимой нагрузки на PDU, при подключении в него устройства. Фунция получила название — POP (Proactive Overload Protection).


IP_PDU_ALTUSEN_PN7320

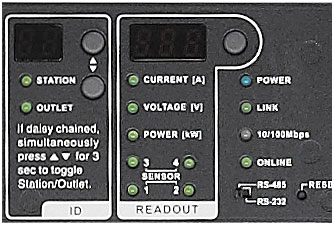

блок
локального контроля


IP_PDU_ALTUSEN_PN7320

гнезда подключения

датчиков

IP_PDU_ALTUSEN_PN7320

гнезда подключения
модема, сети, KVM,
консольный вход

IP_PDU_ALTUSEN_PN7320

сухие контакты

IP_PDU_ALTUSEN_PN7320

розетка C13



IP_PDU_ALTUSEN_PN7320

Рис.2 Устройство управления электропитанием по сети PE8324.





  PE8324 предусматривает раздельное электропитание устройства и нагрузки. Пользовательский интерфейс доступен даже в случае срабатывания автомата защиты, а кроме удаленного управления питанием через порт Ethernet предусмотрено альтернативное — через модем. Устройство поддерживает несколько методов управления питанием (Wake on LAN, System After AC Back, Kill the Power), позволяет настраивать очередность включения и время задержки для каждой розетки, а также включение/выключение отдельных розеток и групп розеток по расписанию.



  В браузере администратор может видеть значения напряжения, тока, потребляемой мощности для отдельной розетки, группы розеток, всего устройства и устройств в каскаде, устанавливать для них пороговые значения, а при подключении внешних датчиков — задавать предельные значения температуры и влажности.


  Для мониторинга параметров электропитания и состояния окружающей среды компания ATEN разработала специализированное ПО «eco Sensors». Программное обеспечение предназначено для использования с устройствами распределения электроэнергии серии PE нового поколения. «Eco Sensors» позволяет значительно повысить эффективность использования электроэнергии в центрах обработки данных. Взаимодействуя с устройствами распределения электроэнергии IP PDU ATEN, оснащенными датчиками, программа получает от них данные, на основе которых по зонам рассчитывает индекс охлаждения стойки Rack Cooling Index (RCI) и индекс температуры обратного воздуха Return Temperature Index (RTI). Таким образом, Вам предоставляются средства диагностики эффективности потребления и анализа возможностей экономии электроэнергии. Рекомендации, формируемые оснащенной датчиками системой, позволяют оптимизировать потребление электроэнергии для ее экономии без ущерба для надежности ИТ-оборудования. Программа «eco Sensors» предоставляет единый портал, благодаря которому можно получать безопасный централизованный доступ к большому числу устройств PE (до 255), а также осуществлять администрирование и управление этими устройствами — как в локальной сети, так и по всему миру — через интернет.

  Подобные решения позволяют управлять электропитанием устройств ИТ в филиалах из центрального офиса, сократить затраты на содержание штата ИТ-специалистов, быстро реагировать на возникающие проблемы и добиться экономии электроэнергии, а контроль параметров работы оборудования ИТ продлевает срок его службы. Для удаленного управления платежными терминалами, включая перезагрузку по питанию, ATEN разработал IP KVM удлинитель KN1000 со встроенной управляемой силовой розеткой. (Рис.3).





Схема

Рис.3 Для Для удаленного управления платежными терминалами ATEN специально разработал IP KVM удлинитель KN1000
С функцией Virtual Media и встроенной управляемой розеткой.



  Во всех решениях ATEN, предназначенных для удаленного доступа, предусмотрен высокий уровень безопасности. В устройствах управления питанием предусмотрен трехуровневый парольный доступ, имеется фильтрация по IP/MAC, шифрование 128- bit SSL. Устройства поддерживают как собственную систему аутентификации СС2000 так и могут работать с внешними: RADIUS, TACACS+, LDAP, LDAPS и Active Directory.











Автор: ATEN от 04.06.2018
